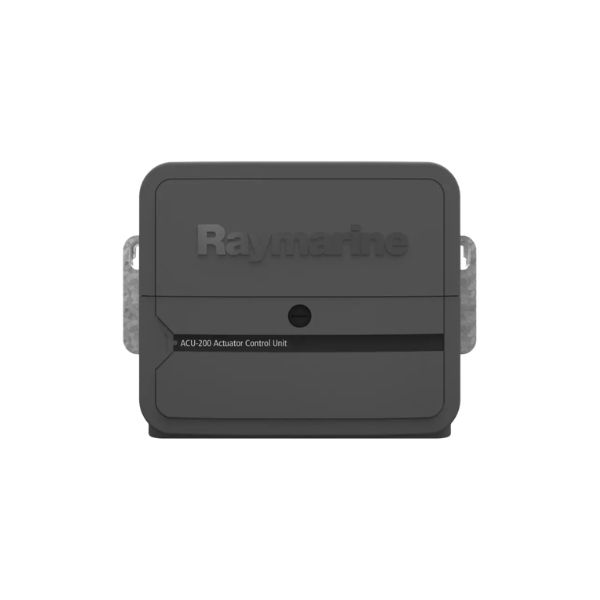

Raymarine ACU-200 Actuator Control Unit

Η μονάδα ACU-200 της Raymarine αποτελεί ισχυρή και ευέλικτη Actuator Control Unit για συστήματα αυτόματου πιλότου Evolution™, σχεδιασμένη για εφαρμογές που απαιτούν αυξημένη ισχύ και συμβατότητα με πολλαπλούς τύπους drive. Υποστηρίζει Type 1 hydraulic drives, mechanical linear drives και mechanical rotary drives, καλύπτοντας ένα ευρύ φάσμα εγκαταστάσεων σε επαγγελματικά και ιδιωτικά σκάφη.

Η ACU-200 ενσωματώνει προηγμένα ηλεκτρονικά ισχύος και ελέγχου, επιτρέποντας άμεση διασύνδεση με το σύστημα διεύθυνσης και την τροφοδοσία του σκάφους (12V ή 24V DC). Αποτελεί τον βασικό κόμβο μεταξύ autopilot processor, αισθητήρων και drive unit, εξασφαλίζοντας ακριβή και σταθερό έλεγχο του πηδαλίου σε όλες τις συνθήκες λειτουργίας.

Με δυνατότητα συνεχούς παροχής ρεύματος έως 15A, η μονάδα είναι κατάλληλη για απαιτητικά drive systems, προσφέροντας υψηλή ροπή και αξιόπιστη λειτουργία ακόμη και σε μεγάλα ή βαριά σκάφη. Επιπλέον, διαθέτει έξοδο clutch έως 4A, με δυνατότητα επιλογής 12V ή 24V, καλύπτοντας ανάγκες ενεργοποίησης συμπλέκτη σε συμβατά drive units.

Η ενσωματωμένη παροχή ισχύος προς το δίκτυο SeaTalkng (3A) επιτρέπει την τροφοδοσία του backbone απευθείας από τη μονάδα, μειώνοντας την ανάγκη για επιπλέον power injection σημεία στο δίκτυο. Παράλληλα, η χαμηλή κατανάλωση σε standby διασφαλίζει ενεργειακή αποδοτικότητα και σταθερή λειτουργία.

Η ACU-200 είναι σχεδιασμένη για εγκατάσταση σε προστατευμένους χώρους, με drip-resistant κατασκευή, ενώ τα εσωτερικά κυκλώματα προσφέρουν υψηλή αντοχή σε περιβάλλον με υγρασία και θερμικές μεταβολές. Η στιβαρή κατασκευή και οι αυξημένες διαστάσεις υποδηλώνουν την ενισχυμένη ισχύ και τη δυνατότητα διαχείρισης μεγαλύτερων φορτίων.

Η πλήρης ενσωμάτωση με τα συστήματα Evolution της Raymarine επιτρέπει τη δημιουργία ενός ολοκληρωμένου autopilot συστήματος σε συνδυασμό με EV-1 sensor core και autopilot control head, προσφέροντας ακρίβεια πλοήγησης και αξιόπιστη απόδοση σε κάθε τύπο σκάφους.

Τεχνικά χαρακτηριστικά

• Τύπος συσκευής: Actuator Control Unit (ACU)
• Συμβατότητα: Raymarine Evolution™ Autopilot Systems
• Υποστηριζόμενα drives: Type 1 hydraulic, mechanical linear, mechanical rotary
• Μέγιστο συνεχές ρεύμα drive: 15 A
• Έξοδος clutch: έως 4 A (επιλογή 12V / 24V)
• Τροφοδοσία: 12 / 24 V DC
• Εύρος τάσης λειτουργίας: 10.8 – 31.2 V DC
• Κατανάλωση σε standby (κύρια τροφοδοσία): 300 mA
• Κατανάλωση σε standby (SeaTalkng): 20 mA
• Παροχή ισχύος SeaTalkng: 3 A @ 12 V (με ασφάλεια 3 A)
• LEN (NMEA 2000): 1
• Βαθμός στεγανότητας: Drip resistant
• Μέγιστη σχετική υγρασία: 93%
• Θερμοκρασία λειτουργίας: -20°C έως +55°C
• Θερμοκρασία αποθήκευσης: -30°C έως +70°C
• Πιστοποιήσεις: EU 2004/108/EC Compliance Level 2
• Διαστάσεις: 285 x 211.5 x 64.5 mm
• Βάρος: 2.2 kg
