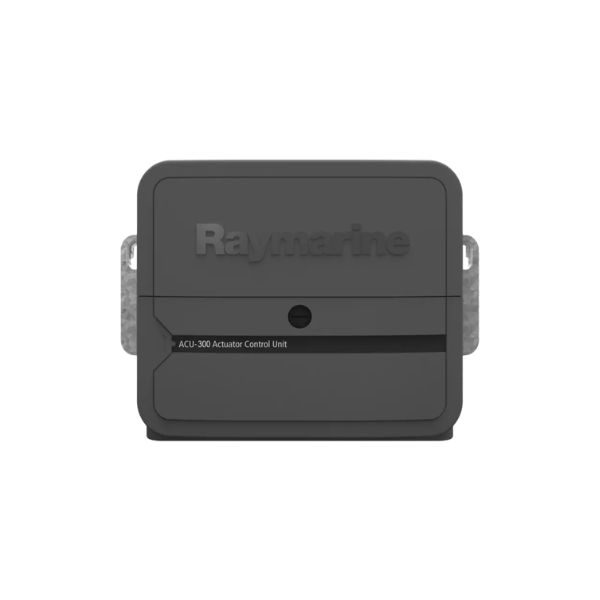

Raymarine ACU-300 Actuator Control Unit

Η μονάδα ACU-300 της Raymarine αποτελεί εξειδικευμένη Actuator Control Unit για συστήματα αυτόματου πιλότου Evolution™, σχεδιασμένη για εφαρμογές με solenoid-controlled steering και υδραυλικές αντλίες συνεχούς λειτουργίας (constant running pumps). Πρόκειται για λύση που απευθύνεται κυρίως σε επαγγελματικά και μεγαλύτερα σκάφη, όπου ο έλεγχος της διεύθυνσης πραγματοποιείται μέσω ηλεκτροβαλβίδων (solenoids) και όχι απευθείας οδήγησης αντλίας.

Η ACU-300 λειτουργεί ως κεντρική μονάδα ελέγχου μεταξύ autopilot και συστήματος διεύθυνσης, παρέχοντας τις απαραίτητες εντολές προς τα solenoids που κατευθύνουν τη ροή του υδραυλικού κυκλώματος. Σε αντίθεση με άλλες ACU μονάδες, δεν οδηγεί απευθείας κινητήρα ή αντλία, αλλά ελέγχει το σύστημα μέσω εξωτερικών solenoid valves, προσφέροντας υψηλή αξιοπιστία και ακρίβεια σε εγκαταστάσεις βαρέως τύπου.

Η μονάδα ενσωματώνει τα ηλεκτρονικά ισχύος και ελέγχου για άμεση σύνδεση με το ηλεκτρικό σύστημα του σκάφους (12V ή 24V DC), ενώ συνεργάζεται πλήρως με αισθητήρες EV-1, control heads και δίκτυο SeaTalkng. Η δυνατότητα παροχής ισχύος προς το backbone του δικτύου (3A) απλοποιεί σημαντικά την εγκατάσταση και μειώνει την ανάγκη για ξεχωριστές παροχές.

Ένα βασικό πλεονέκτημα της ACU-300 είναι η ενσωμάτωση remote rotary rudder reference sensor, επιτρέποντας ακριβή παρακολούθηση της θέσης του πηδαλίου σε πραγματικό χρόνο. Αυτό είναι κρίσιμο για τη σωστή λειτουργία autopilot σε solenoid-based συστήματα, όπου η ανάδραση θέσης δεν παρέχεται εγγενώς από το drive.

Η μονάδα είναι σχεδιασμένη για εγκατάσταση σε προστατευμένους χώρους, με drip-resistant κατασκευή, και προσφέρει σταθερή λειτουργία σε περιβάλλον με υψηλή υγρασία και θερμικές μεταβολές. Η αρχιτεκτονική της επιτρέπει αξιόπιστη λειτουργία σε απαιτητικές συνθήκες, όπως επαγγελματική χρήση ή συνεχή λειτουργία.

Η ACU-300 αποτελεί ιδανική επιλογή για σύνθετα υδραυλικά συστήματα διεύθυνσης με solenoid control, όπου απαιτείται ακρίβεια, αξιοπιστία και πλήρης ενσωμάτωση σε σύγχρονα autopilot συστήματα.

Τεχνικά χαρακτηριστικά

• Τύπος συσκευής: Actuator Control Unit (ACU) για solenoid steering
• Συμβατότητα: Raymarine Evolution™ Autopilot Systems
• Εφαρμογή: Solenoid-controlled hydraulic steering systems
• Μέγιστο συνεχές ρεύμα drive: 5 A
• Έξοδος clutch: Δεν υποστηρίζεται
• Τροφοδοσία: 12 / 24 V DC
• Εύρος τάσης λειτουργίας: 10.8 – 31.2 V DC
• Κατανάλωση σε standby (κύρια τροφοδοσία): 300 mA
• Κατανάλωση σε standby (SeaTalkng): 20 mA
• Παροχή ισχύος SeaTalkng: 3 A @ 12 V (με ασφάλεια 3 A)
• LEN (NMEA 2000): 1
• Αισθητήρας θέσης πηδαλίου: Περιλαμβάνεται (rotary rudder reference)
• Βαθμός στεγανότητας: Drip resistant
• Μέγιστη σχετική υγρασία: 93%
• Θερμοκρασία λειτουργίας: -20°C έως +55°C
• Θερμοκρασία αποθήκευσης: -30°C έως +70°C
• Πιστοποιήσεις: EU 2004/108/EC Compliance Level 2
• Διαστάσεις: 285 x 211.5 x 64.5 mm
• Βάρος: 2.2 kg
